Смотрите также... Сооружение все более разветвленных и многоуровневых сетей инженерных коммуникаций, транспортирующих потоки рабочих сред с различными физико-химическими свойствами и включающих в себя десятки сложнейших систем трубопроводов, неизбежно влечет за собой необходимость изменения траектории основной магистрали и соединения труб различного диаметра в одну. Одним из наиболее доступных и эффективных способов решения проблемы соединения магистрали на участке изменения диаметра труб становится использование специальных соединительных деталей идентичного с трубой материала – перехода трубного стального.

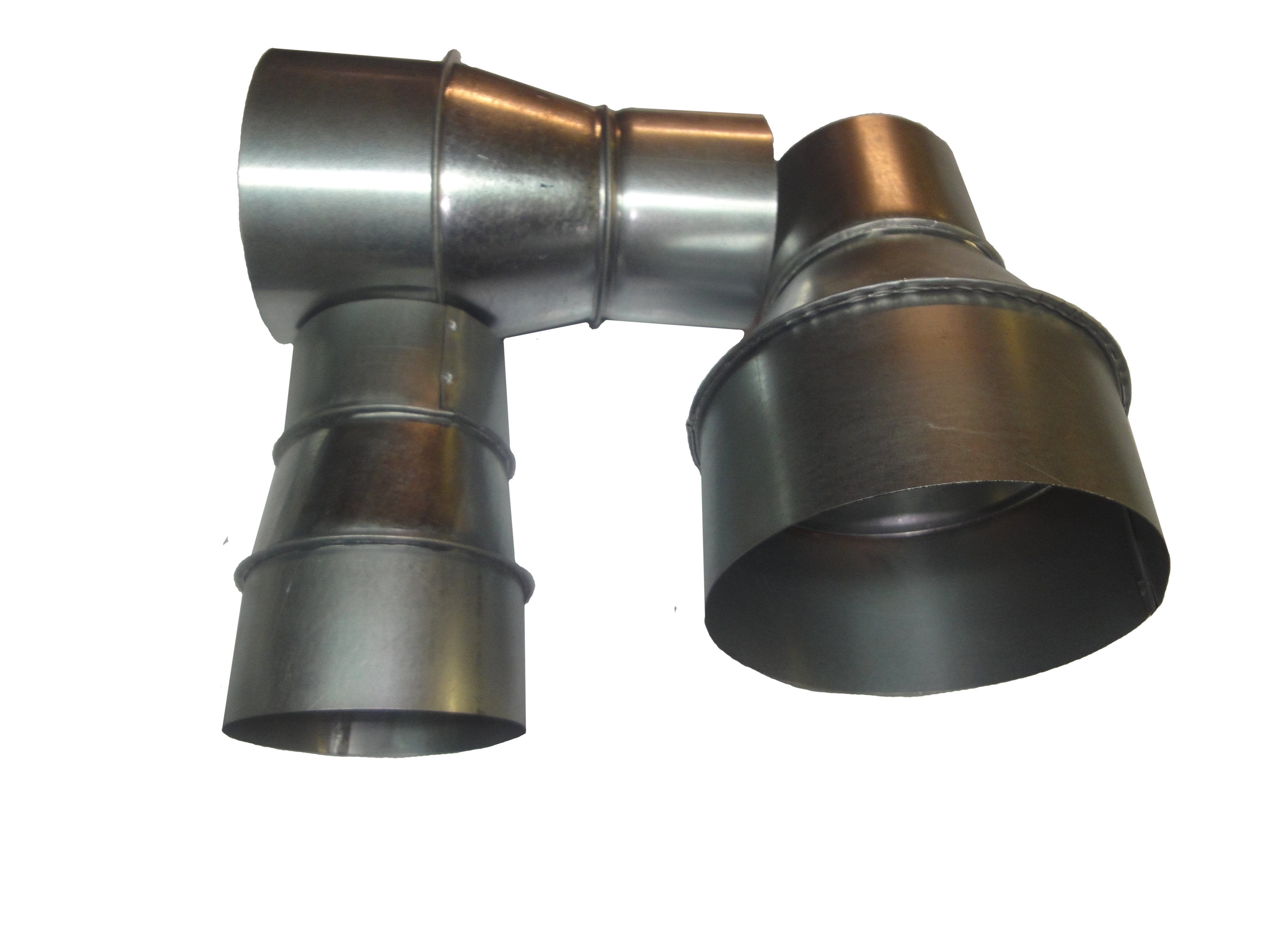

Конструктивно стандартный переход трубный представляет собой отрезок трубы с входным и выходным отверстием различного диаметра и формы сечения. Особенность технологического процесса обработки исходной листовой заготовки и получения готового изделия различной формы и целевого назначения обусловила разделение всего сортамента на несколько групп и подгрупп:

штампованные бесшовные переходы (ГОСТ 17378-2001, ОСТ34.10.700-97, ОСТ34-10-422-90, ТУ 1468-002-17192736-03); сварные листовые переходы (ОСТ 36-22-77, ОСТ 34.10.753-97, ТС-585.000, ТС-586.000, СК 2109-92, ОСТ 34-10-424-90): лепестковые; вальцованные; штампосварные для определенных условий работы (ТУ 102-488-05).

Общей для всех приведенных групп является классификация трубных переходов на основе различий в форме поперечного сечения и взаимного расположения входного и выходного отверстий: концентрические (входное и выходное отверстия расположены на одной оси) и эксцентрические (на разных осях).

Характерной отличительной особенностью переходов концентрического типа является форма поперечного сечения в виде усеченного конуса. Штампованные бесшовные трубные переходы такого типа изготавливается из легированной, высоколегированной или углеродистой стали методом штамповки или штамповки конических поковок с последующей мех. доработкой, в результате чего полученное изделие приобретает повышенную прочность и долговечность, может эксплуатироваться в широком диапазоне температур (от -70°C до + 450°C) и выдерживать внутреннее давление до 16 МПа. Переходы такой конструкции являются наиболее распространенными и используются для сварки труб по центральной оси симметрии трубопровода преимущественно в подвесных и вертикальных трубопроводах.

Сечение переходов эксцентрического типа напоминает прямоугольный треугольник. Переходы этого типа применяется для соединения труб в горизонтальных трубопроводах по нижней образующей линии.

Таким образом использование трубных переходов дает возможность эффективно управлять плотностью потока рабочей среды и распределять давление внутри трубопровода, уменьшая или увеличивая напор.

Переход трубный сварного типа изготавливается из углеродистой и низколегированной стали в соответствии с ОСТ 34.10.753-97 и может эксплуатироваться при температуре до + 350°C. По технологии производства после изготовления данные изделия проходят этап термической и механической обработки, что способствует дополнительному повышению прочности и долговечности переходов при эксплуатации.

В зависимости от условий дальнейшей эксплуатации для производства используются различные марки стали:

углеродистая сталь 10, 20, Ст3 — для переходов, используемых в условиях мало- и среднеагрессивных сред — транспортировки газо- и нефтепродуктов; легированная и высоколегированная сталь 5ХМ, 15Х5М, 12Х18Н10Т — для транспортировки высокоагрессивных сред. Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход Как сделать трубный переход
