Хочу предложить вашему вниманию материал который будет, надеюсь, интересен для рукастых энтузиастов.

Спустя некоторое время после того как я стал обладателем мобильного устройства с емкостным сенсорным экраном, у меня появилась навязчивая мысль о том что некоторые действия удобнее производить с помощью чудной "магической палочки".

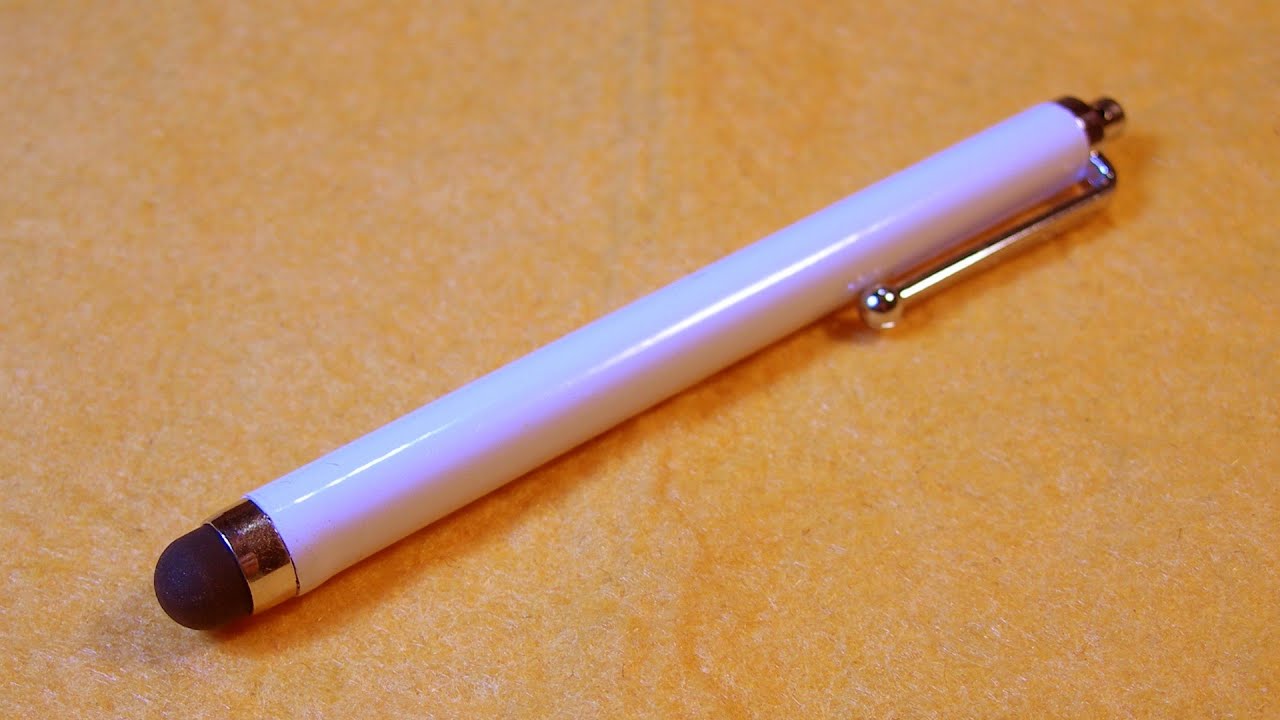

Первым делом мои изыскания привели меня в магазин где традиционно можно найти подобные штуки.

Но к моему разочарованию тупоконечные образцы, которые имелись там в ассортименте вызвали скептическое отношение.


Форма и точность попадания не далеко ушла от пальцев, а реакция экрана была хуже. Сенсор подхватывал прикосновение лишь после небольшого надавливания. Полезность оставляла сомнения. Пришлось от покупки отказаться.

По моим представлениям, в идеале, форма должна была быть остроконечной. Именно как чертёжный карандаш, которым можно производить точные движения.

Но насколько мне удалось выяснить, подобная форма не подходит для емкостного экрана. По-видимому он ориентирован на контакт с большей площадью соприкосновения, сравнимой с прикосновением пальца.

Выход был найден:

http://www.youtube.com/v/NPLzQzU4Fcg?version=3

Оказывается кольцевидная форма вполне воспринимается сенсором и к тому же просматривается центр. Балагодаря чему можно видеть куда наводишь и попадать.

Секрет чудо-палочки прост: стальная шайба (подойдёт и любой другой токопроводящий материал), аллюминиевый стержень (то же должен быть проводник) и моток ниток.


Благодаря подручным средствам из домашнего инструментария, получаем нечто похожее на инструмент зубного врача.

Ручку нужно припаять под углом который будет максимально совместим с естественным положеним руки и полным прилеганим плоскости кольца к поверхности экрана.

Конечно, можно было бы на этом и остановиться, но подобная конструкция будет царапать экран.

Эта проблема была успешно решена с помощью… нитки.

Кольцевидный край хорош не только тем что позволяет точнее прицелиться через центр, но и тем что даёт возможность обернуть себя ниткой.

Некоторым сомневающимся покажется что дополнительный слой нитки ухудшит чувствительность экрана. Но это не так.

Как известно, для определения прикосновения сенсору не нужен абсолютный контакт. Достаточно поднести палец очень близко. При этом прикосновения может и не быть.

В завершение скажу что результатом остался доволен.

— Реакция такая же как на палец. Надавливать не нужно.

— Не оставляет следов, не царапает и даже вытирает экран.

— Точный прицел.

Работаем с оболочкой Android:

http://www.youtube.com/v/decoG6oDYVo?version=3

Есть и недостатки:

— Поскольку принцип работы основан на прохождении тока через металлический стилус к телу человека. То есть в парчатках не будет работать.

— На моей модели коммуникатора нижние сенсорные кнопки («назад», «меню», «домик», «поиск») срабатывают не так хорошо как хотелось бы.

Набираем текст:

http://www.youtube.com/v/7O-NXjz3Abs?version=3
